Balun 50 ohmios 1:1

UTILIDADES > Baluns y Antenas
Balun  50 ohmios 1: 1

Este balun de corriente es una solución ideal para alimentar antenas con una impedancia simétrica de 50 ohmios como haces o dipolos.
En la estacion, debe usar un balun de este tipo para la supresión de ondas comunes en el extremo del cable coaxial de la antena cerca del transceptor.

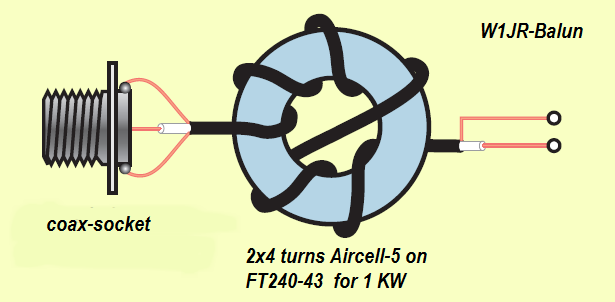

Para 7-50 MHz 2 x 4 vueltas
Para 1,8-50 MHz 2 x 5-6 vueltas

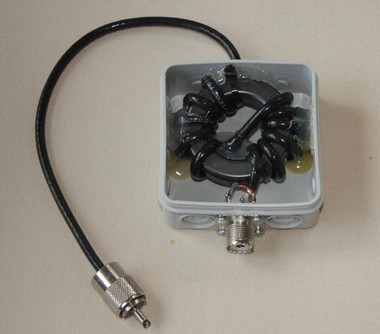

Puede montar el balun en una caja con dos enchufes coaxiales, o como aquí con enchufe y conector de enchufe o con dos conectores de enchufe y extremos de cable.
Con Aircell-5 coaxial o RG58LL el balun maneja 1 KW

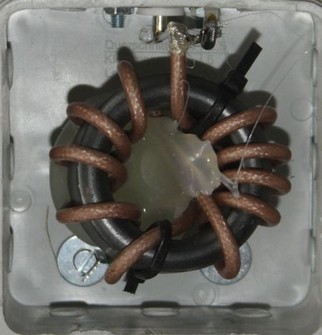

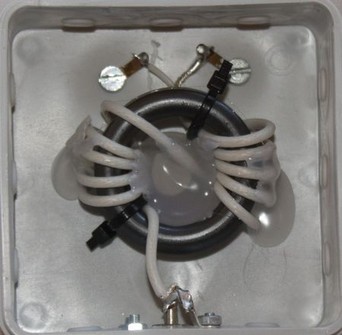

                                                                             FT140-43 con 2x5 vueltas RG188A / U                   FT140-43 con 2x5 vueltas RG316, maneja 500 Wtts RF

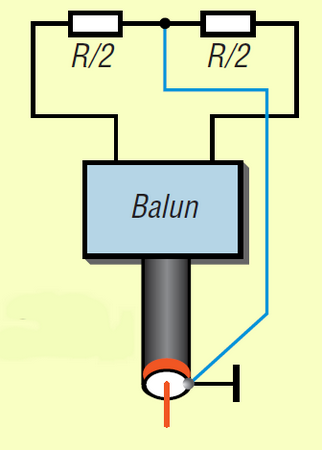

Circuito de prueba para la efectividad del balun

R / 2 es de 25 ohmios. Si el balun no funciona correctamente, "ve" la carga como 12,5 Ohm (2x25 Ohm en paralelo) y el resultado es una ROE incorrecta.

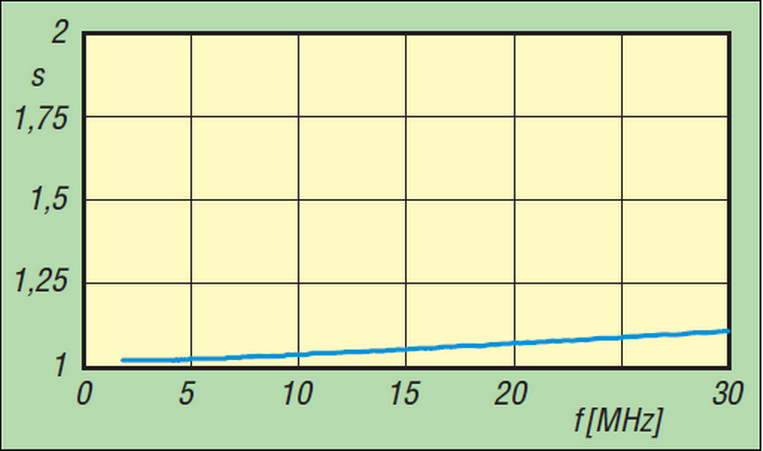

Aquí el balun actual con 2x4 vueltas tiene un buen efecto barrera entre entrada y salida.
