MTFT Unun
UTILIDADES > Baluns y Antenas
MTFT-Un-Uns para cables aleatorios (todos con FT240-43)

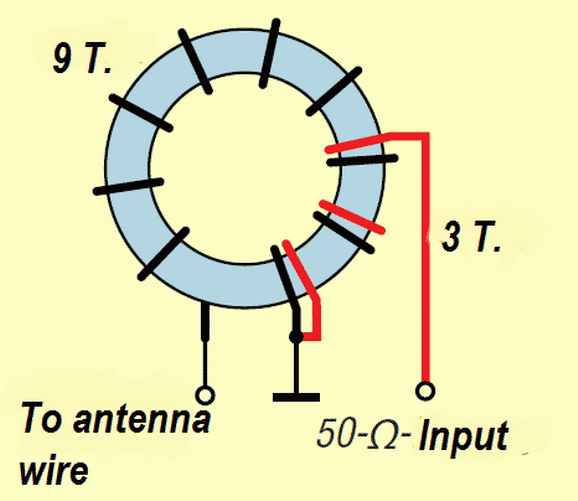

Un-Un con una relación fija de 1: 9 (principio de transformador de núcleo)
Para este Balun encontrarás muchos ejemplos de antenas en la web. Se utiliza para cables aleatorios y
ATU incorporadas en los transceptores. En la mayoría de los casos, la ATU sintonizará la antena.

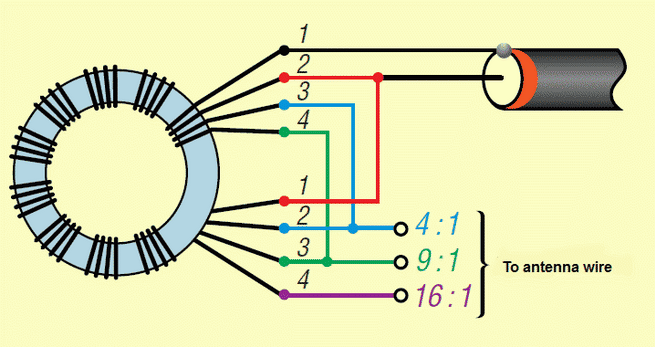

UnUn con proporciones de 1: 4, 1: 9 o 1:16
En algunos casos, otras proporciones son mejores y tienen menos pérdidas.
Con este UnUn puedes encontrar la mejor relación.

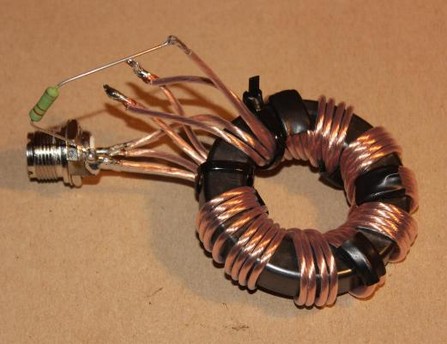

Aquí con una resistencia de prueba para probar la impedancia.

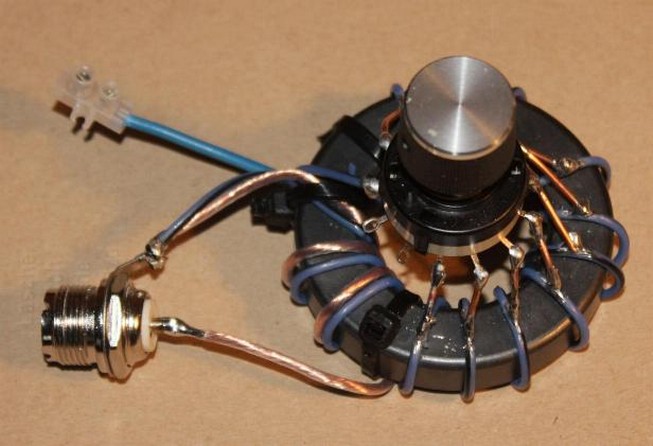

MTFT conmutable

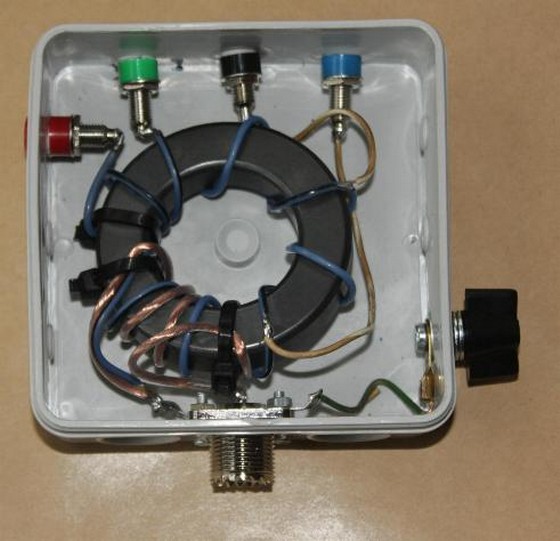

Aquí un Un-Un más simple con conexiones fijas.

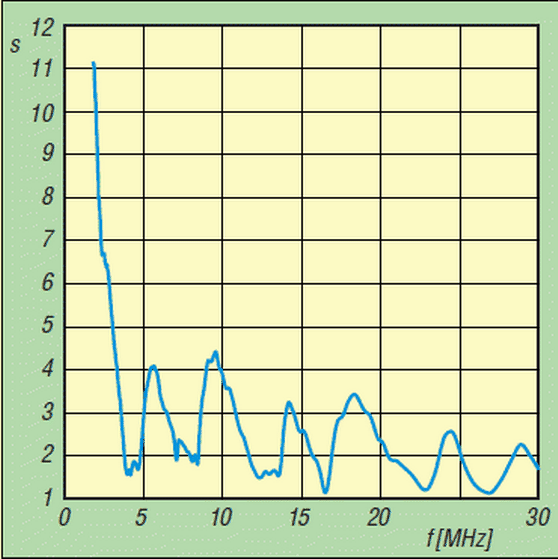

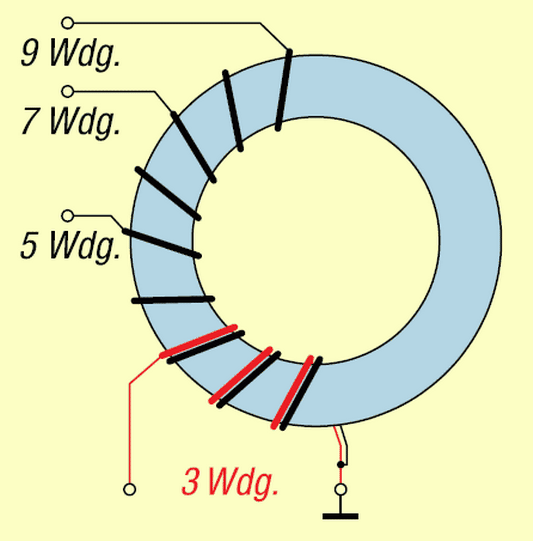

Por ejemplo, el SWR con un cable de 20 m de largo a 5 vueltas del MTFT
Las ATU integradas de TS-480, TS-590S e IC-7400 no tienen ningún problema para sintonizar este cable de 7 a 28 MHz en todas las bandas.
